某農業系統寶利通和中創品牌兼容設計方案
來源：勁浪科技 更新時間：2018-10-12 ?? ??瀏覽次數：
（一）方案概述
1、方案目標
本方案根據用戶對于視頻會議系統應用及升級的要求，結合寶利通和中創視頻會議產品方案優勢，提供相應視頻會議系統建設技術方案。2、需求分析
本次計劃建設的視頻會議系統包括總部會場和多個鄉鎮會場（手機和電腦客戶端）接入的需求。本次視頻會議系統建成后需實現如下功能：
（1）提供虛擬會議室號碼，由使用者自主發起即時會議或自由預約會議，該會議模式無需管理員干預或審批，可以充分提高系統使用率并減少維護成本和壓力；
（2）在召開全體員工大會等重要會議時，可以由管理員控制平臺統一召開會議，并且對會議進行控制及操作；
（3）傳送高清的圖像和20KHZ的高保真立體聲效果；
（4）實現手機端、平板電腦等通過易用App的方式輕松實現音視頻溝通；
（5）MCU和終端支持H323、SIP協議體系標準；
（6）MCU具有足夠的容量，能實現平滑升級和擴容；
（7）具有豐富、完善的網管功能，網管系統簡單易用，界面友好；
（8）系統具有1080P雙流功能，可以實現各會場之間的高清雙流共享；
（9）本系統除了用于召開普通會議以外，還具有召開應急指揮、多點研討、技術培訓等功能。
3、方案功能介紹
（1）實時回憶功能
用戶可隨時召開遠程會議、討論會議等會商活動，系統大支持43個高清視頻會議終端同時加入到會議中進行視頻會議，后期還可擴容，系統支持1080P、720P、4CIF、CIF、QCIF等多種分辨率的圖像格式。（2）視頻分屏功能
系統提供大36分屏的分屏模式，用戶可根據需要展示或者參會視頻畫面進行選擇。所有的分屏模式都可以輕松切換，方便用戶快速選擇所需要的分屏模式。（3）會議錄制功能
系統可以進行實時會議錄制，包括視頻、音頻以及交互協同內容，并且視頻文件可提供下載、回放、存檔等服務，便于沒有參加會議的人員查看會議資料。支持高清會議錄制功能，能夠錄制超過120小時以上的高清視頻會議內容。
（4）資源池功能
UCM支持與寶利通的RMX1800組建成MCU資源池，組建成MCU資源池后可統一管控UCM和寶利通的RMX18000。所有的視頻會議將共享資源池內的視頻資源，當召開大型會議時，新增的UCM與RMX1800將通過數字會議級聯以創建大型會議。同時可進行MCU備份，當RMX1800因故障啟動不了的情況下，UCM可以進行會議接管（接管會議的方數只與UCM 自身的視頻資源點有關）。（5）電子白板功能
系統具備電子白板功能，手機和電腦用戶在日常會議、業務培訓、業務交流等會商活動的視頻會議時，可以在文檔、PPT、圖片、報表、設計圖紙上進行批注，批注的內容可以通過圖片方式進行存檔，實現真正的互動協同工作功能。（6）移動端接入功能
系統支持Android、IOS、Windows操作系統的智能手機、平板電腦等多類型移動終端的接入，隨時隨地參加會議。（7）音頻接入功能

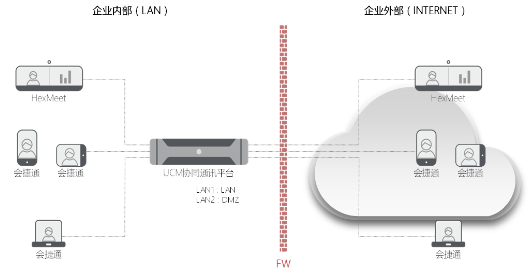

系統支持音頻接入，且音頻接入到視頻會議系統不占用系統的視頻資源點，而是占用系統本身自帶的音頻資源點（1HD=2個音頻資源），實現了視頻會議與音頻會議的完美融合，也可以召開純音頻的會議，使會議更加靈活。（8）防火墻穿越
實現內外網視頻互通，用于視頻數據包中內網與公網IP及端口轉換，設備標配100路注冊和100路并發，大可支持到50000注冊和15000并發。
（9）后臺管理功能
系統支持登錄管理、終端管理、用戶管理，會議室創建管理、文件管理、會議信息查看、會議日志查詢操作，為會議召開和安全管理提供保障。4、擴展功能
（1）虛擬會議室
中創視訊融合通訊系統為用戶提供了針對個人的專屬虛擬會議室號碼，只需要在個人注冊號碼前添加800，即可進入專屬虛擬會議室；系統大支持5000個用戶同時注冊，5000個虛擬會議室號碼及1500個的并發呼叫。（2）預約會議
中創視訊融合通訊系統為用戶提供了兩種會議預約模式，分別是手機App預約和管理員預約。手機App預約主要針對一般用戶，用于日常小型會議的溝通，是我們推薦的主要會議模式，該會議模式不需要管理員參與，完全由使用者通過會捷通自主發起預約；管理員預約主要是針對全網大型會議和重要會議，由管理員統一發起會議，并且可以對會議進行控制。（3）會議通知

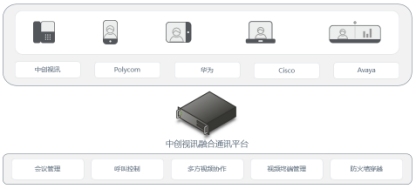

用戶通過會捷通客戶端預約的會議，在預約成功后，被預約的與會者可以通過會捷通客戶端查看會議通知；會議開始前5分鐘和會議開始時，會捷通客戶端都會向與會者進行會議提醒；另外，在預約成功之后可以將會議消息分享到微信或者郵箱，可以滿足更多的用戶使用場景和使用習慣。（4）良好的兼容性
（5）優異的網絡適應性
具有超強的網絡適應性，可以保證在30%網絡丟包環境下視頻依然清晰流暢，即使網絡丟包高達50%，依然可以保證音頻通暢。用戶保留現場測試權利。
（6）容量擴展
寶利通MCU控制單元和中創視訊融合通訊系統為用戶提供了容量擴展功能，本次配置的MCU控制單元大可擴容到100方720P,中創通訊平臺大能力支持20個720P高清會場的接入，可支持實時廣播，廣播會議模式打破了傳統方案廣播會場與交互式會場無法互通的局限，廣播會場可以無縫加入多方討論，這樣系統容量可以輕松實現大規模擴展，滿足用戶更多的使用需求，特別是在遠程培訓、遠程示教等應用領域，將廣播和互動有效結合，既幫助用戶節省了系統投入，也減少了用戶的網絡帶寬消耗。（7）高度模塊化設計
中創視訊協同通訊平臺采用高度集成模塊化設計，集會議管理、呼叫控制、多方視頻協作（MCU）、視頻終端管理和防火墻穿越功能等功能于一身，部署方便，便于維護，解決了傳統視頻會議平臺組件過多，安裝部署困難，管理維護困難的問題，大大的幫助用戶節省維護成本，提高使用效率。（二）解決方案
1、方案整體架構

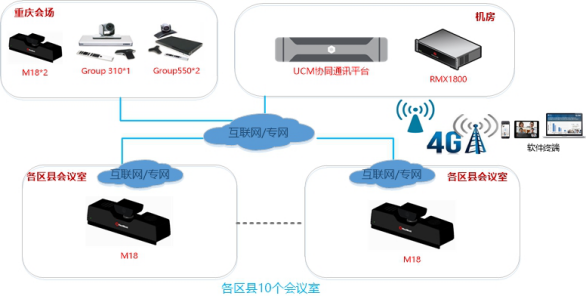

視頻協作系統的方案整體設計架構如下圖所示：
視頻協作系統架構示意圖
核心機房部署平臺產品，包括RMX1800 MCU以及UCM協同通訊平臺。
在需要進行音視頻多媒體集成的大型會場以及中型會場部署寶利通Group550終端。小型會場部署寶利通Group310分體式高清硬件視頻會議終端，并配套部署相應的多媒體設備。
分公司以及外地領導職工的個人終端可配置小型硬件終端以及安裝軟件會議終端。
2、系統平臺設計
本方案建設的系統平臺需為全網提供足夠的高清視頻會議系統資源。同時，提供統一管控的平臺以及可以便捷地隨時隨地參與視頻會商的呼叫機制。配置寶利通RMX1800 MCU，配置35個高清接入容量，支持高1080p60fps清晰度。和UCM平臺進行級聯，實現45個高清并發會議容量。在今后可支持軟件許可繼續按需擴容。
3、會場部署說明

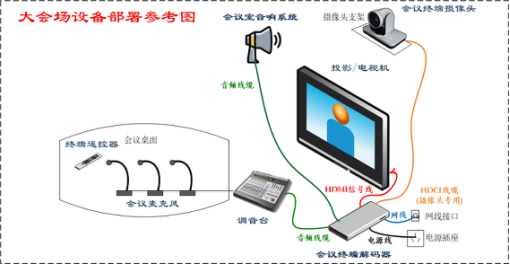

（1）大/中型會場部署
同時，大型會場配套Group550終端部署第二路攝像頭，可根據需要進行切換。

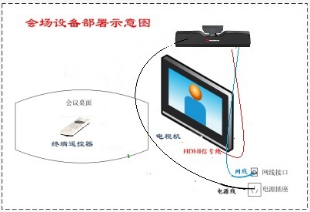

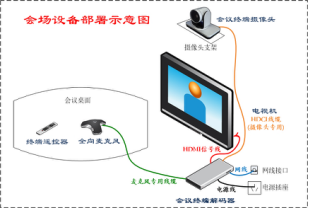

（2）小型會場部署
為保證攝像頭畫面采集質量，建議通過支架將攝像頭部署于會場前端偏上，并盡量避免逆光。
本方案采用的寶利通Group310分體式硬件會議終端標配數字全向麥克風，有效拾音半徑可達5-6米，完全能夠滿足普通會場的會議拾音需求。同時，終端配合全向麥克風可智能實現非人聲的噪音屏蔽功能，還原純凈的會議聲音環境。因此，無需再在會場內配置鵝頸麥克風，如此，既能保證會議聲音效果，又能確保會議桌面干凈整潔。
根據多個實際用戶案例使用效果證實，在可容納20-30人的中型會場或更小的會場內，采用電視機直接聲音輸出的使用效果要優于部署本地音響系統。既能夠減少音響系統出現故障的可能性，提高系統整體可靠性，又能有效避免嘯叫、爆音、背景電流聲等可能出現的音頻故障。
（3）小會議室/分公司視頻終端
分支機構中小型會議室部署中創一體式視頻會議終端M18。可以滿足主流會議室的集成應用。新一代簡潔的用戶界面，為用戶帶來簡易的操作體驗。內置高保真麥克風和揚聲器以及的網絡適應性和兼容性使其適合各類用戶環境使用。
4、選型依據
（1）平臺選型依據
平臺的關鍵作用在于容量充足、運行流暢、穩定。這是寶利通和中創產品的優勢，也是全部采用通用標準的好處之一。（2）終端選型依據
根據會場會議應用需要，適合部署于各個會場的會議終端需滿足以下幾個條件：Ø 性能卓越：能支持高清1080p60幀的視頻、內容應用
Ø 純凈會場：有效屏蔽環境噪音
Ø 純硬件嵌入式：有效確保系統長時間穩定運行、避免電腦病毒等影響
Ø 分體式/一體式：能夠按需恰當部署攝像頭、麥克風等設備并保證主機處于安全防塵的環境中，易于快速部署和維護
5、系統兼容性說明
目前寶利通和中創主推的全線產品均采用電信聯盟（ITU）和互聯網工程任務組（IETF）的標準協議，可大程度確保系統利舊和兼容性。若用戶現在已有視頻會議系統，只要用戶現有系統支持業內的標準協議，就能夠確保正常接入新建系統平臺中，實現多方視頻交互。
6、抗丟包技術詳細說明
（1）丟包恢復技術LPR
寶利通全系列高清MCU、高清視頻會議終端支持新的專利技術LPR（Lost Packet Recovery）。LPR（或稱丟包恢復）是寶利通新發布的一種算法，其目的是保護IP視頻通話免受網絡丟包的影響。LPR采用前向糾錯（FEC）方法，是一種差錯恢復方法，由發送方系統為發出的數據流添加冗余數據，使接收方系統可以偵測并糾正錯誤，而無需請求發送方系統重新傳送丟失的信息。這種無需等待網絡傳送就可進行糾錯的能力，使得LPR具備在端網絡狀況下的視頻傳輸能力，非常適合于實時視頻通信。
LPR處理流程圖
寶利通高清視頻會議系統支持新的寶利通專利技術LPR（Lost Packet Recovery），同時還提供動態帶寬調節、包抖動控制、網絡主動監控等機制，確保在IP網絡上傳輸時達到佳的音視頻質量。LPR技術在8％的網絡丟包率的情況下也可以保持視頻會議的視頻質量。
沒有LPR時8%網絡丟包率的圖象 具備LPR時8%網絡丟包率的圖像
LPR丟包恢復技術效果示意圖
（2）LPR所帶來的五大好處
·丟包保護
LPR使用戶可以在誤碼率較高的IP網絡上(ADSL、有線、衛星、高沖突LAN/WAN等)進行高質量的視頻通話，而無需忍受丟包帶來的影響。
·臨時性網絡問題補償
通過對正在進行通話的碼率進行臨時調整，LPR可以保護視頻通話免受短時網絡問題的影響。一旦網絡問題解決，LPR會自動將碼率回調到高水平(根據發起通話速率或當前的帶寬可用性)。
·降低延遲
通過允許接收方系統實時重建和恢復丟失的數據，LPR排除了接收方系統需要等待可能丟失的、延遲的或混亂信息的需求。反過來，也減少了動態抖動緩沖區空間以及相關的延時。
·提高資源效率
LPR使一個企業或組織可以將所有可用帶寬用于視頻通話。用戶可以在理想的呼叫速率下方便的通話，并且LPR可以自動調整碼率，以利用全部可用帶寬。這對于在容量不斷變化的網絡鏈路上(共享鏈路，高度擁堵鏈路)通話具有特殊的價值。
·對媒體的全面保護
LPR保護包括視頻會議通話的所有元素：語音、視頻及內容。
（3）音頻丟包恢復技術Siren LPR
寶利通高清視頻會議系統支持SIREN LPR音頻丟包技術，在網絡丟包至80%的情況下，仍然可以保證聲音的流暢。

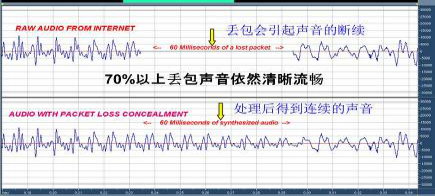

SirenLPR - 音頻抗網絡丟包和糾錯機制
·SVC抗丟包
SVC，即Scaled Video Coding，可分層視頻編解碼，是一種能將視頻流分割為多個分辨率、質量和幀速率層的技術，是對當今大多數視頻會議設備所采用的H.264視頻編解碼標準的擴展。視頻會議設備采用SVC技術來收發由一個小的基層和多個可提高分辨率、幀速率和質量的其它可選層組成的多層視頻流。這種分層方式可以大大提高誤碼彈性和視頻質量，而且對帶寬沒有很高的要求。此外，一個多層SVC視頻流可以支持多種設備和網絡。
利用SVC的分層編碼技術，即使丟包率達到20%，仍保持了較高的視頻質量。
（三）附屬建議
1、網絡部署建議
分會場：為確保1080p視頻質量，建議專用于視頻會議上的上下行帶寬均不小于2Mbps。
總部平臺：總部采用光纖接入，確保上下行帶寬一致。為保證各個會場質量，總部出口帶寬不應小于各會場帶寬需求之和。
2、會議室裝修建議
為確保會議質量，在此為會議室裝修給出參考建議：
（1） 盡量采用和緩純色部署，盡量避免大面積復雜花紋。顏色統一的背景可使視頻數據包更好地壓縮，對網絡帶寬傳輸需求降低，降低網絡擁塞的風險；
（2） 采用三基色燈，保證會場內參會人員眼部舒適；
（3） 采用遮光窗簾，尤其避免攝像頭逆光，保證對方會場正常觀看會場人物畫面。
